2M5016-2型双头砂带无心磨床添加时间:2019-04-16

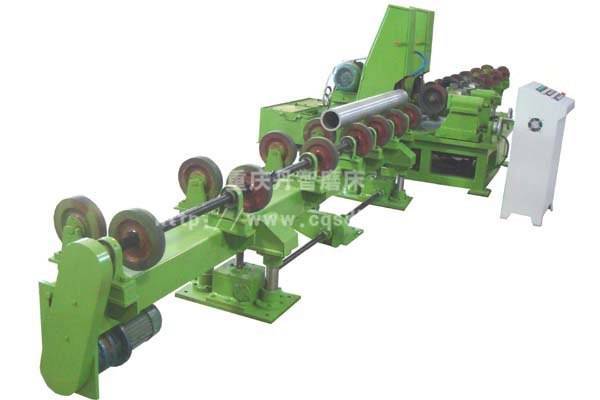

2M5016-2型双头砂带无心磨床

一、设备的主要技术参数
1、 砂带规格 2000mm×100mm(周长×宽度)
2、 砂带粒度 80#~400#
4、 工件直径范围 Φ50~Φ160mm
5、 工件长度范围 1000-4000mm
6、 工件允许弯曲度 ≤2/1000(非单向弯曲)
8、 工件轴向进给速度 1~4m/min(变频调速)
9、 磨头电机 5.5KW, 1440r/min
10、 电源 380V,  50Hz,18KW
11、 运行噪音 ≤85dB
12、 磨削余量(单面) 0.1~0.3mm
13、 磨削后的表面粗糙度Ra ≤0.4μm

注:可根据用户的工件参数定制设备,磨头数量根据磨削要求进行增减。
二、设备的组成及性能:
  该设备是用来对棒材、管材外圆表面进行磨削、抛光的专用设备。能对中、小规格的棒材、管材进行抛光,该生产线主机部分由二套砂带磨头组成,每套磨头上安装不同粒度的砂带,可以实现粗、精磨削加工。采用湿磨方式,降低磨削区域的温度,减少粉尘飞扬,并可防止磨屑堵塞砂带。该设备还配有上、下料架和辊道机构,能实现工件的轴向自动送进。人工将工件放置到上料架托轮上,工件自动向前螺旋运行到磨削区域,通过磨削区域后,工件运行到下料架辊道上,再由人工将工件运走。

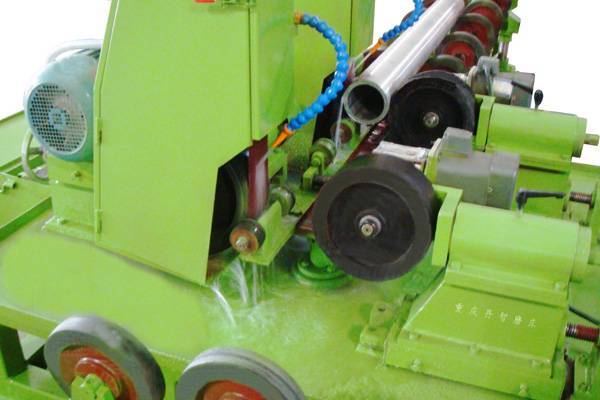

  磨床主机详图:
