本机用于外圆表面的超精研磨。

一、主要技术参数

1、 研磨砂带宽度：10-100mm

2、研磨砂带粒度：15-40μm

3、卷带速度: 0.3～2mm /s(无级调速)

4、砂带研磨带摆动频率: 0～23 次/秒（无级调速）

5、研磨带摆动幅度: ≤2 mm

6、接触压力: 10～30 kg

7、张紧力: 2～10 kg

8、配套主轴转速：400rpm左右

9、磨削表面粗糙度 Ra：≤0.10μm

10、整机输入功率：2 KW

11、机床电源：380V，50Hz

二、机床结构

本机由工件回转动力头、专用夹具、工件托架、气动尾座、研磨头纵向进给机构、床身、砂带研磨头、气动系统、电气控制系统等组成。

该研磨头安装在纵向进给机构的滑板上，位于操作者的对面。工件夹持在专用夹具上，并由主轴带动旋转。操作者只需手工装卸工件，按“运行”按键，即自动完成各动作循环。

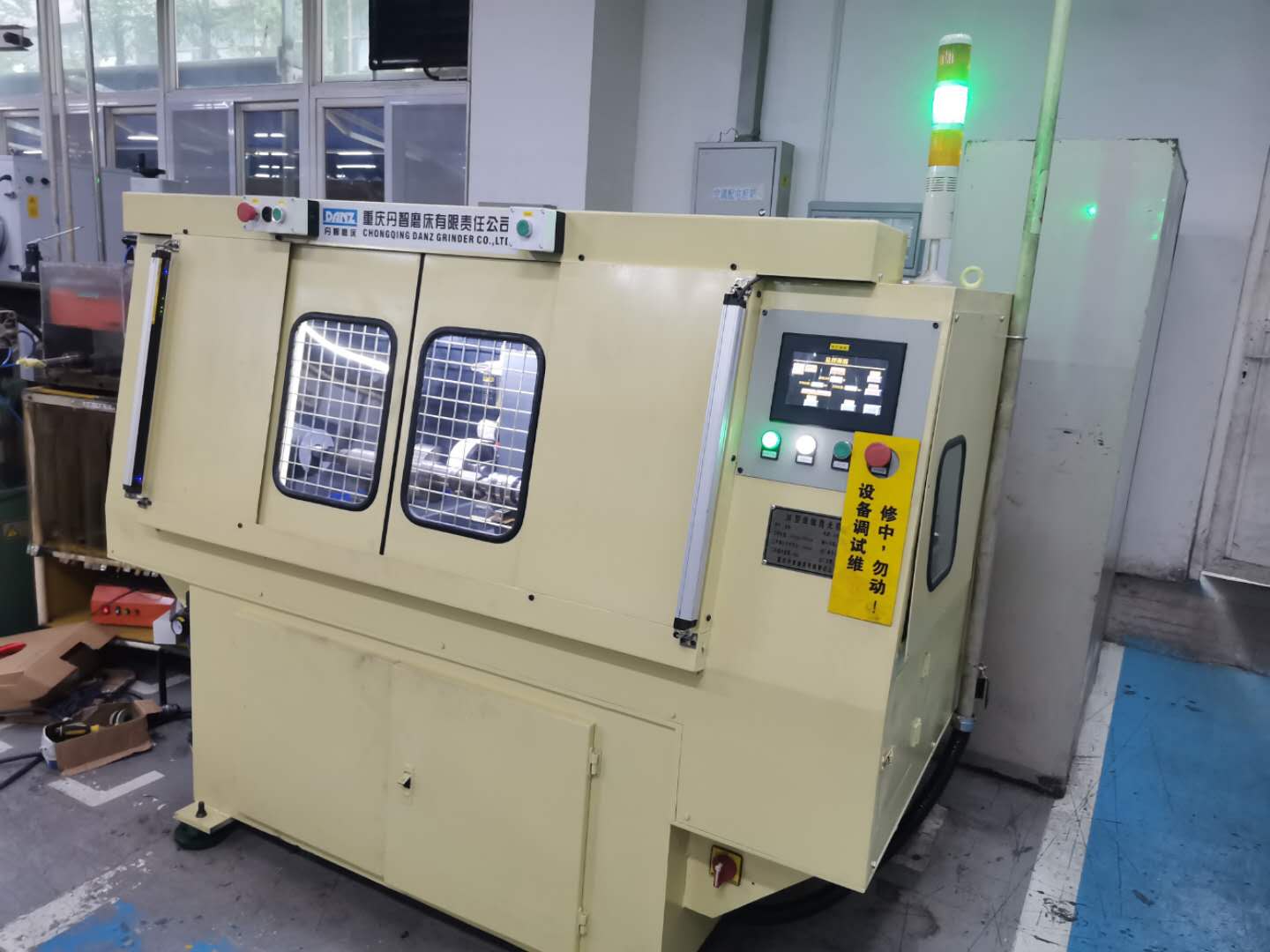

 局部图：
