结构与用途

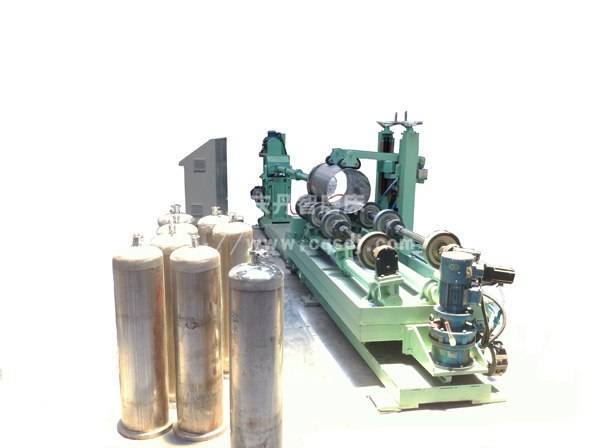

   本设备由磨头及其电动升降机构、滑台、工件回转支承托架、气动压紧装置、床身、气动系统和电气控制系统等组成。

   用于不锈钢管材、筒体类工件的内圆抛光。工件旋转采用伺服电机驱动，可采取两种磨削方式.

  一种方式是工件以较快的速度连续旋转，滑车轴向缓慢进给，磨削后工件表面呈环状纹路；

  另一种方式是工件由伺服电机驱动旋转一微小角度，滑车轴向快速进给，到达行程终点，工件又旋转一微小角度，然后轴向快速进给。如此往复，直至磨完整个内圆表面，磨削后工件表面呈直状纹路。

  磨具可以采用砂布页轮、尼龙抛光轮、布轮等。

主要技术参数：

1、磨头磨轮（千页轮、尼龙轮、布轮等）直径为Φ100～250，可两片叠加，厚度可达50mm。

2、磨头驱动电机功率：4KW

3、可加工工件的直径（内径）范围：Φ98～Φ400

4、工件长度范围：500～2000mm。

5、工件重量：不大于200kg。

6、磨削后工件表面粗糙度：Ra≤0.2μm(换用不同粒度的砂带或抛光布轮逐次磨削达到）

7、整机输入功率：10KW

8、电源：380V，50Hz

注：可根据用户的工件参数定制设备。
