结构与用途

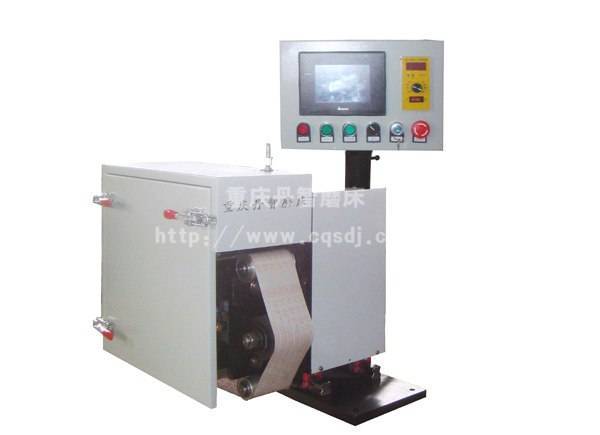

该研磨头由放带轮系、压带轮系、走带驱动机构、接触轮系、导带轮系、卷带机构、进给气缸、砂带摆动驱动系统、机械传动系统、箱体、进退刀气缸、直线导轨及气动系统和电气控制系统等组成。

电控系统由PLC、文本编辑器、传感元件和各种低压电器组成，工作循环实现全自动控制，操作简单、安全。

   本研磨头安装在C616型普通车床的中拖板上,位于操作者的对面，广泛用于对轴类零件进行精研抛光，如曲轴的曲轴颈和主轴颈、凸轮轴、齿轮轴、偏心轴、汽车半轴等，抛磨表面呈网状纹理，能有效地降低表面粗糙度。

主要技术参数

1、   研磨带宽度：18～100mm

2、   研磨带粒度：9～40μm

3、   卷带速度: 0.5～2.5 mm /s(无级调速)

4、   研磨带摆动频率: 0～20 次/秒（无级调速）

5、   研磨带摆动幅度: ≤2 mm

6、   工件旋转速度：120～1000 rpm

7、   磨削表面粗糙度 Ra≤0.10μm

8、   磨头输入功率：0.5 KW

9、   电源：220V，50Hz
