结构与用途

本设备用于对筒体的外表面进行打磨、抛光，磨具可以采用砂带、砂布页轮、布轮等。筒体由滚轮架驱动作间歇式的旋转，工件每转动一微小角度，磨头沿工件纵向快速打磨一个来回。滚轮架也可驱动工件连续回转，磨头沿工件轴向缓慢进给，对筒体外圆进行连续打磨。

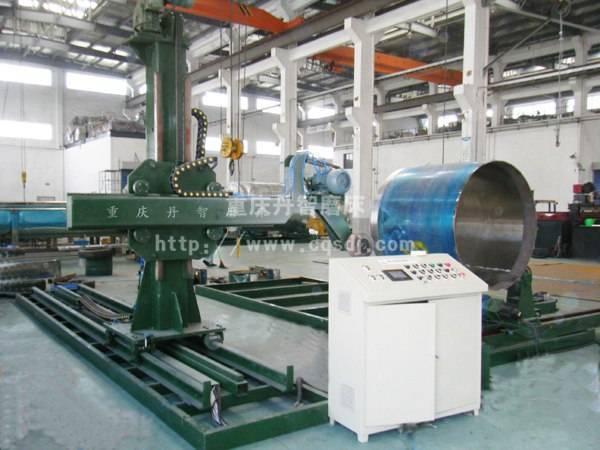

该设备主要由十字架主机、磨头、滑车、轨道、底座、滚轮架、气动系统和电气控制系统等组成。

主要技术参数

1、砂带规格（周长×宽度）：2000mm×100mm

2、砂布页轮或布轮规格（外径X宽度X内孔，mm）：Φ300X100X32,

3、磨轮驱动电机：Y132S2-2，7.5KW，2880rpm

4、滚轮架托轮旋转驱动伺服电机功率：1.5KW,2台；

5、可加工筒体的直径：Φ1000～3500(mm);

6、筒体最大长度：5000mm

7、表面粗糙度：Ra≤0.1μm;

8、电源：380V，50Hz；

9、输入功率：16KW；

注：可根据用户的工件参数定制设备。
