一、结构及用途

本砂带磨头主要由砂带驱动装置、驱动轮系、接触轮轴系、接触轮、砂带张紧机构、张紧轮系、机械铰接机构、安装固定装置、砂带、气动浮动机构、防护罩、气动系统及电控系统等组成。

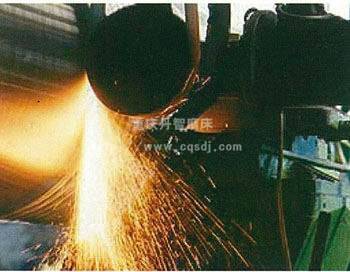

 本磨头安装在特制的由横梁、导轨、纵横向滑板、纵横向进给机构组成的磨削进给机构的上层滑板上，利用砂带在生产线上对已磨损的造纸机烘缸进行修磨、抛光。造纸机械制造厂也可将其安装在烘缸加工车床上，对经过车削的烘缸外圆表面进行磨削、抛光，其磨削效率比砂轮磨削提高5～18倍。磨削表面粗糙度小，无振纹。

二、主要技术参数

1、 烘缸直径：≤φ3000

2、 烘缸最大长度：取决于进给机构导轨的长度。

3、 烘缸外圆周面线速度：100m/min左右

4、 砂带规格（周长X宽度），mm:2280X100

5、 砂带驱动电机功率：4KW

6、 砂带线速度：37m/s

7、 磨头纵向进给速度：100～890mm/min（变频无级调速）

8、 最大磨削深度：0.3mm/次。

9、 磨削后烘缸表面粗糙度Ra≤0.4μm。
