2M5120型管材壁厚修磨抛光机添加时间:2022-04-06

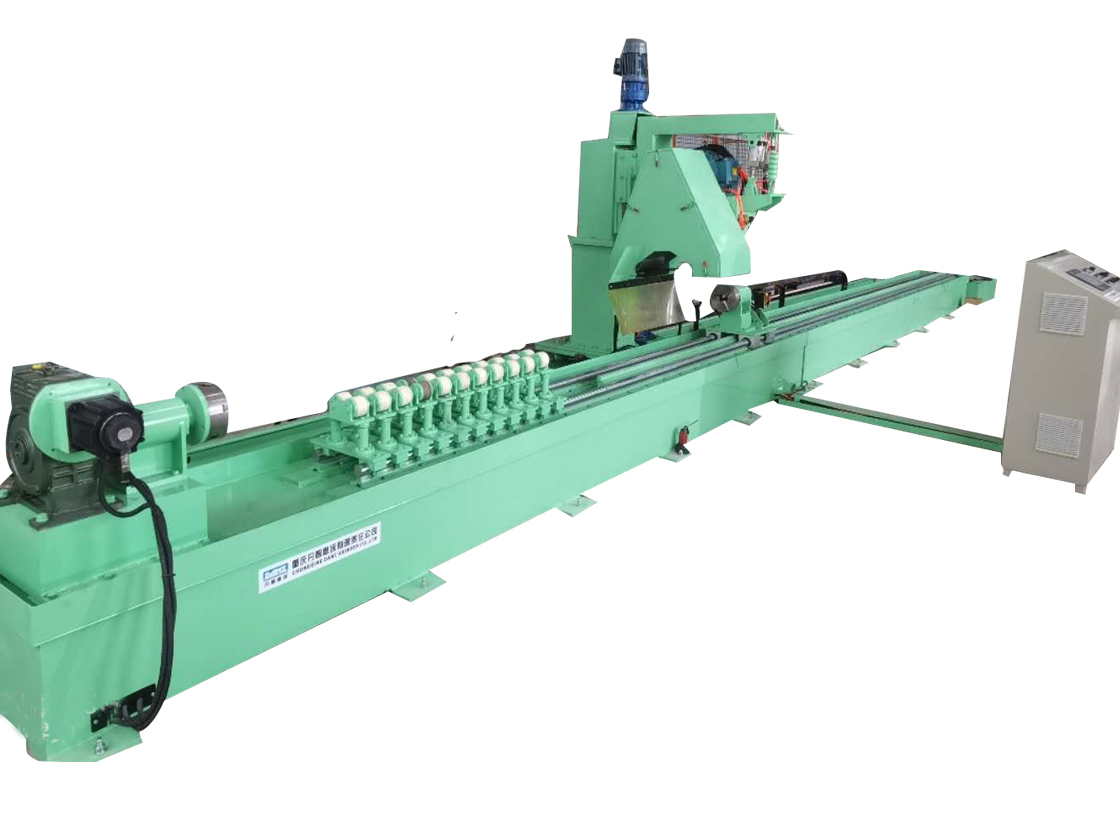

2M5120型管材壁厚修磨抛光机

结构与用途

本设备可壁厚不均匀的管材进行局部修磨(只修磨外壁),进而减小管材的静不平衡量,也可对管外圆进行等去除量的连续磨削。管材在磨时两端由三爪卡盘夹持,使最大壁厚处位于最上方,并由驱动机构带动管材作径向往复摆动,砂带从上方压下,局部包络管材外圆进行修磨,以逐渐减小圆截面上的壁厚偏差两端卡爪夹持部位不能修磨。外圆进行等去除量的连续磨削时也需用卡盘夹住工件两端,由头架带动工件连续回转。

全套设备由磨头、磨头升降机构、磨头(沿工件轴向)移动机构、工件头架及其位置移动机构、尾座、托架、床身、冷却循环及冷却液防护系统、气动系统和电气控制系统等组成。

主要技术参数:

   1工件参数:

1)钢管外径:φ40~φ200

2)钢管最小壁厚1mm

3钢管长度:2m10m

4)直线度误差:不超过3mm/m(非单向弯曲)

   2设备主要技术参数:

1、磨头砂带驱动电机功率为15KW

2、砂带规格(周长X宽度):2250mmX300mm

3)、砂带线速度:30m/s

4磨头移动驱动电机采用变频器进行无级调速,速度调节范围为0.4-7.5m/min

 局部图:
