结构与用途

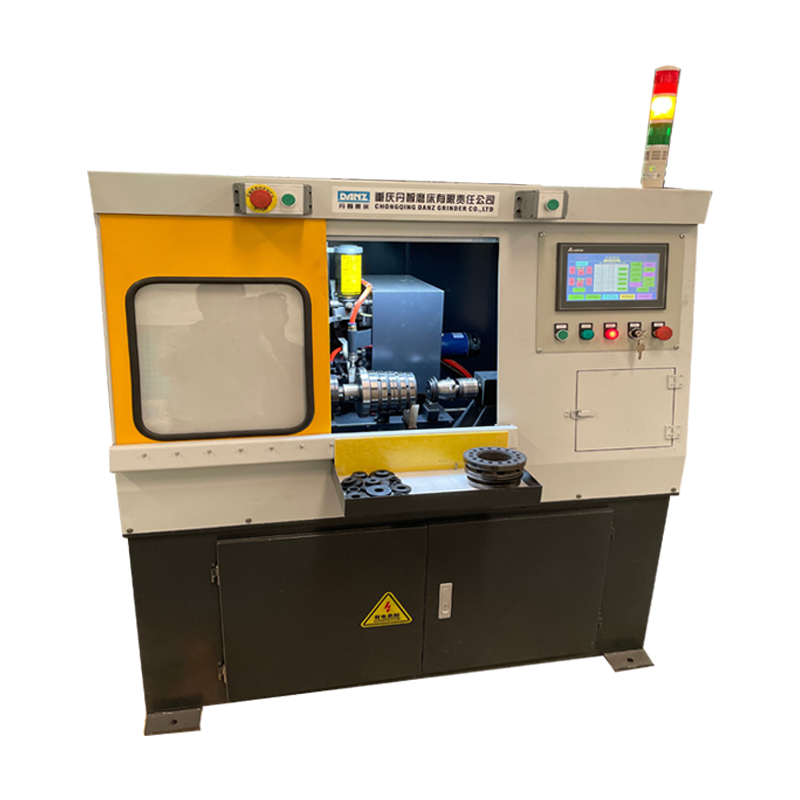

本设备用于对多种规格配油盘上的多段外圆进行研磨抛光。全套设备由工件回转动力头、专用工装、工件托架、气动尾座及其轴向位置调节机构、研磨头轴向和径向进给机构、床身、防护罩、砂带研磨头、润滑系统、冷却循环系统、气动系统、电气控制系统等组成。

设备采用PLC程序控制，操作者只需手动将工件放置到工件托架上，按自动启动按钮，设备便能自动完成一个工件上多段外圆的研磨抛光。

主要技术参数

1、工件最大长度：121mm，最短长度：52mm

2、磨头轴向移动行程：≥200mm

3、工件上的最大回转半径：R90mm

4、工件最大质量：9kg
