结构与用途

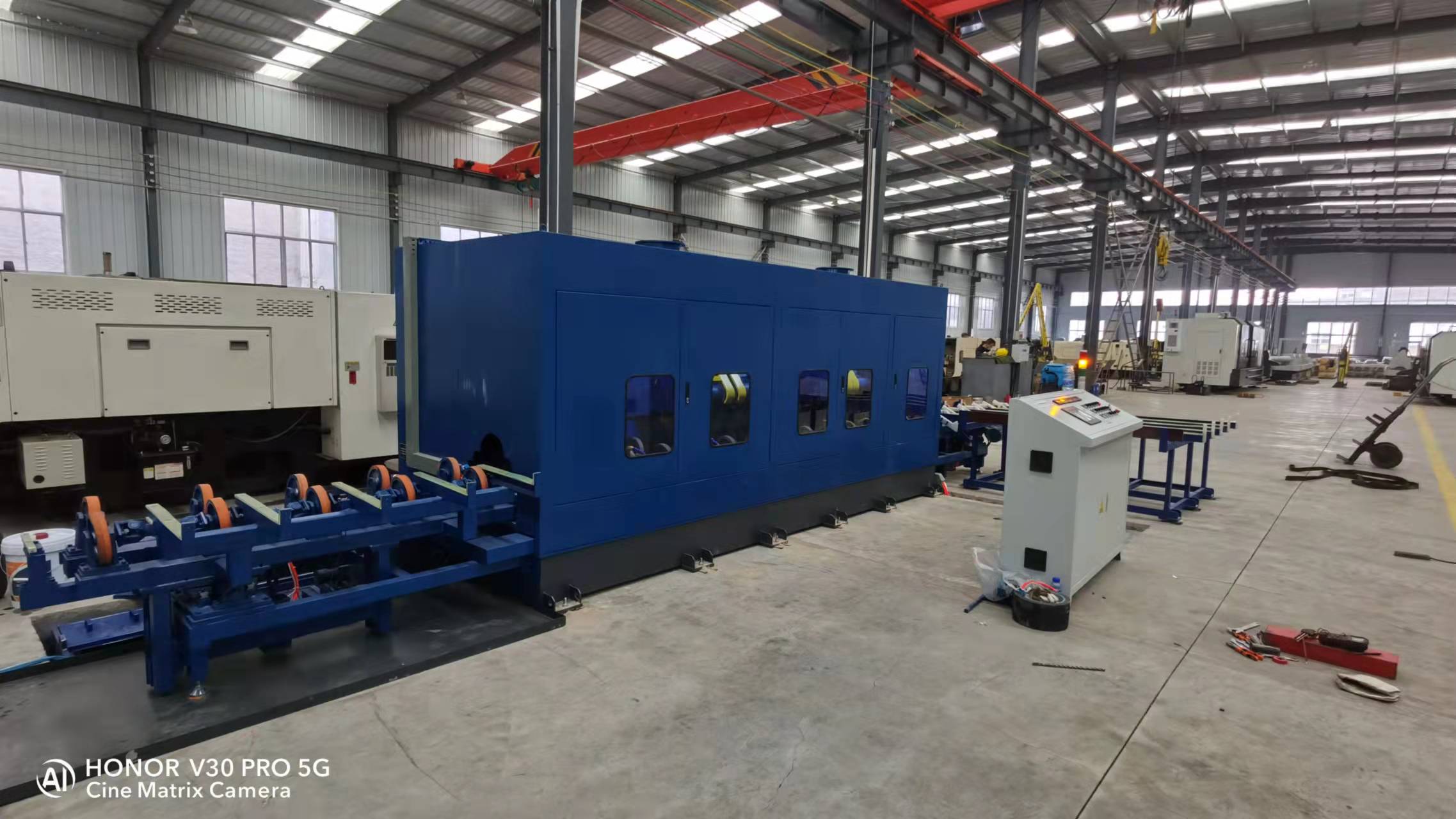

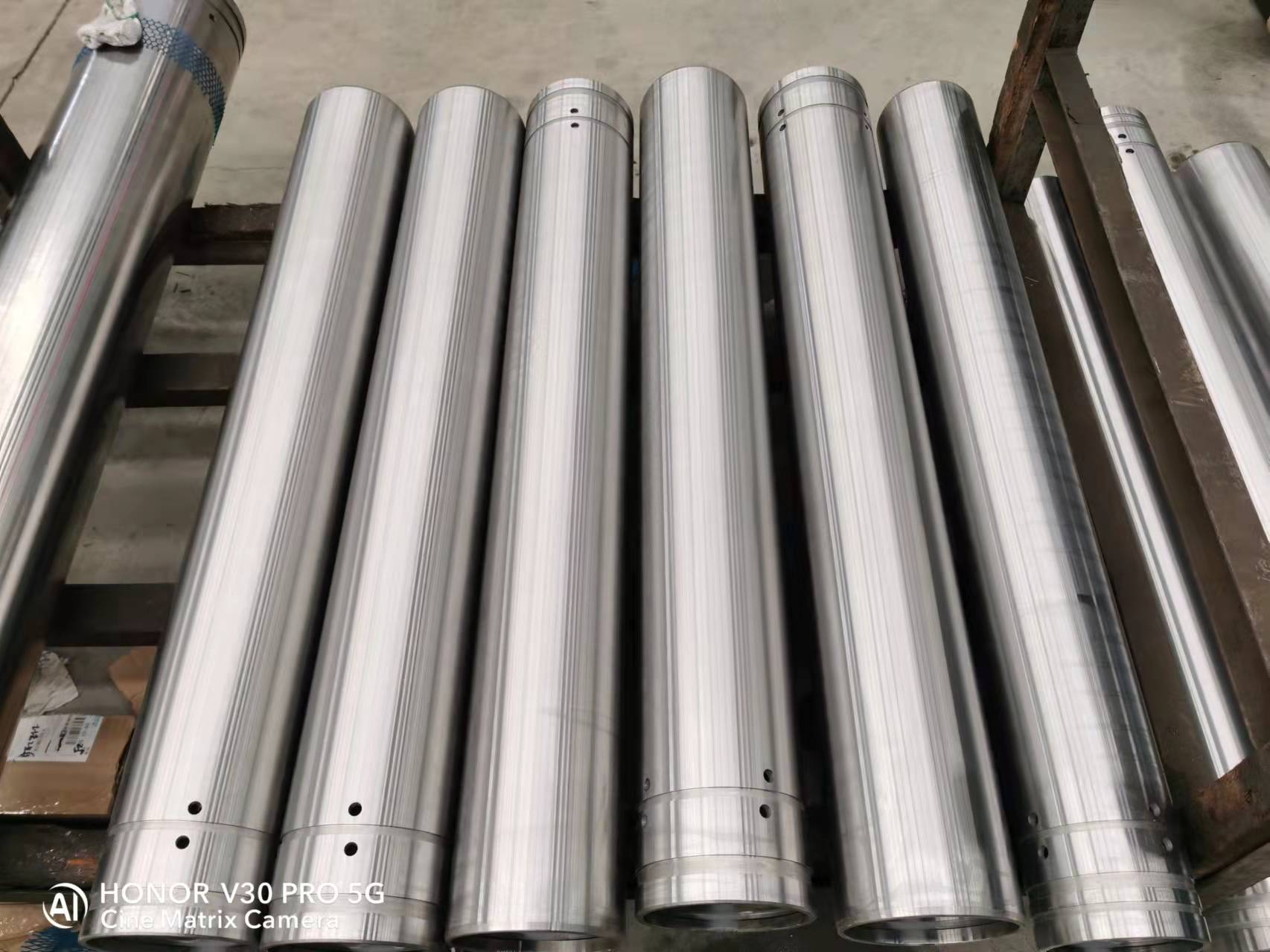

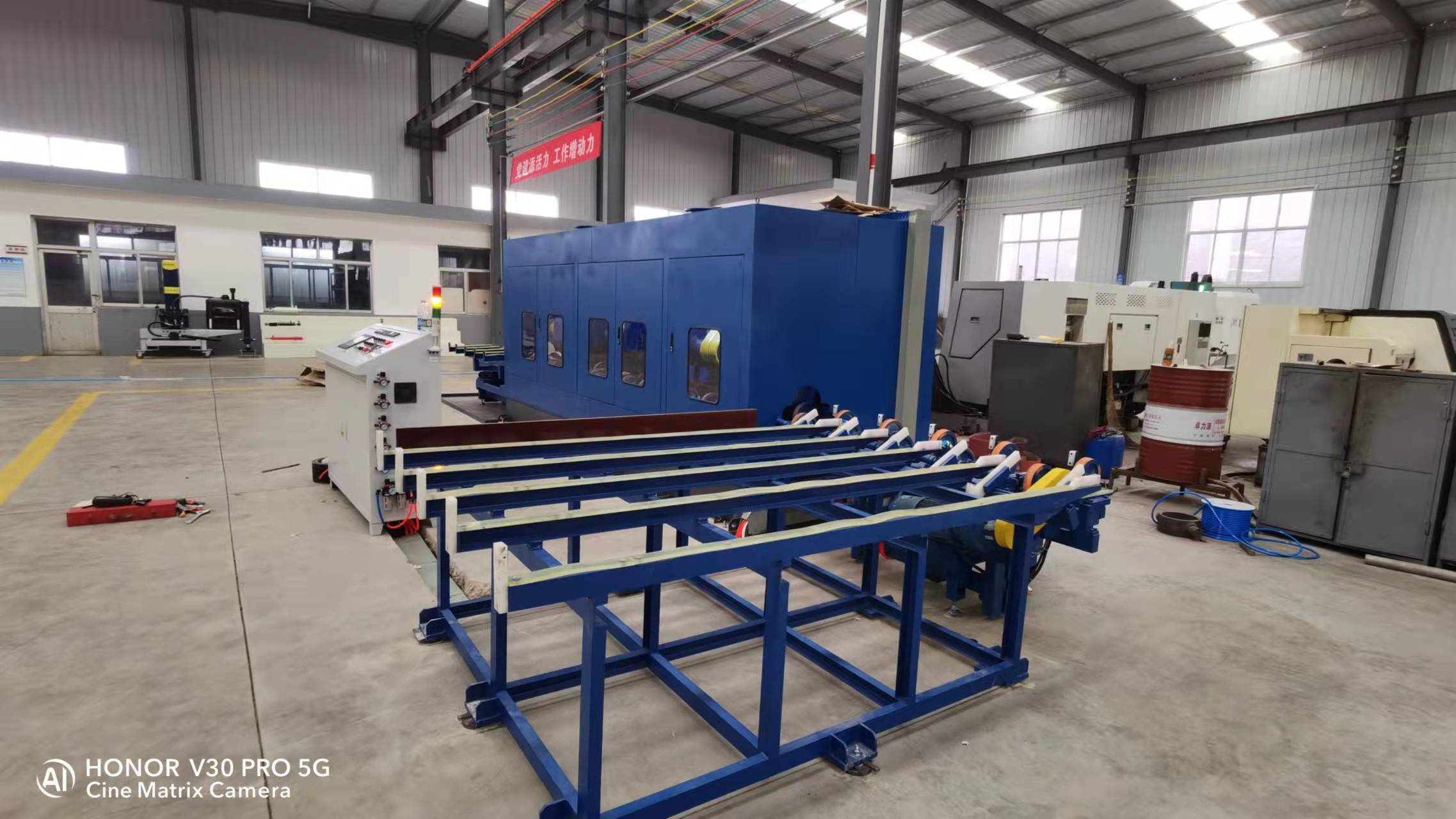

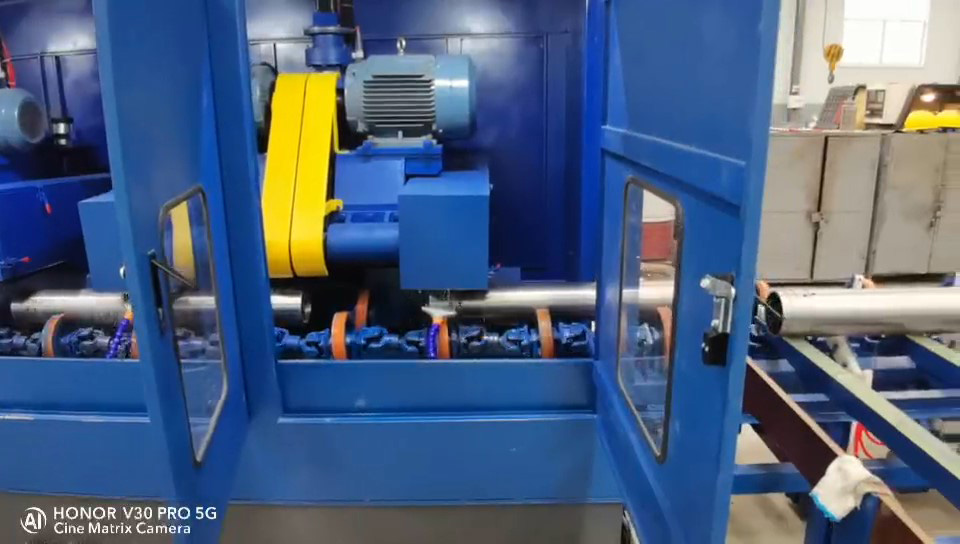

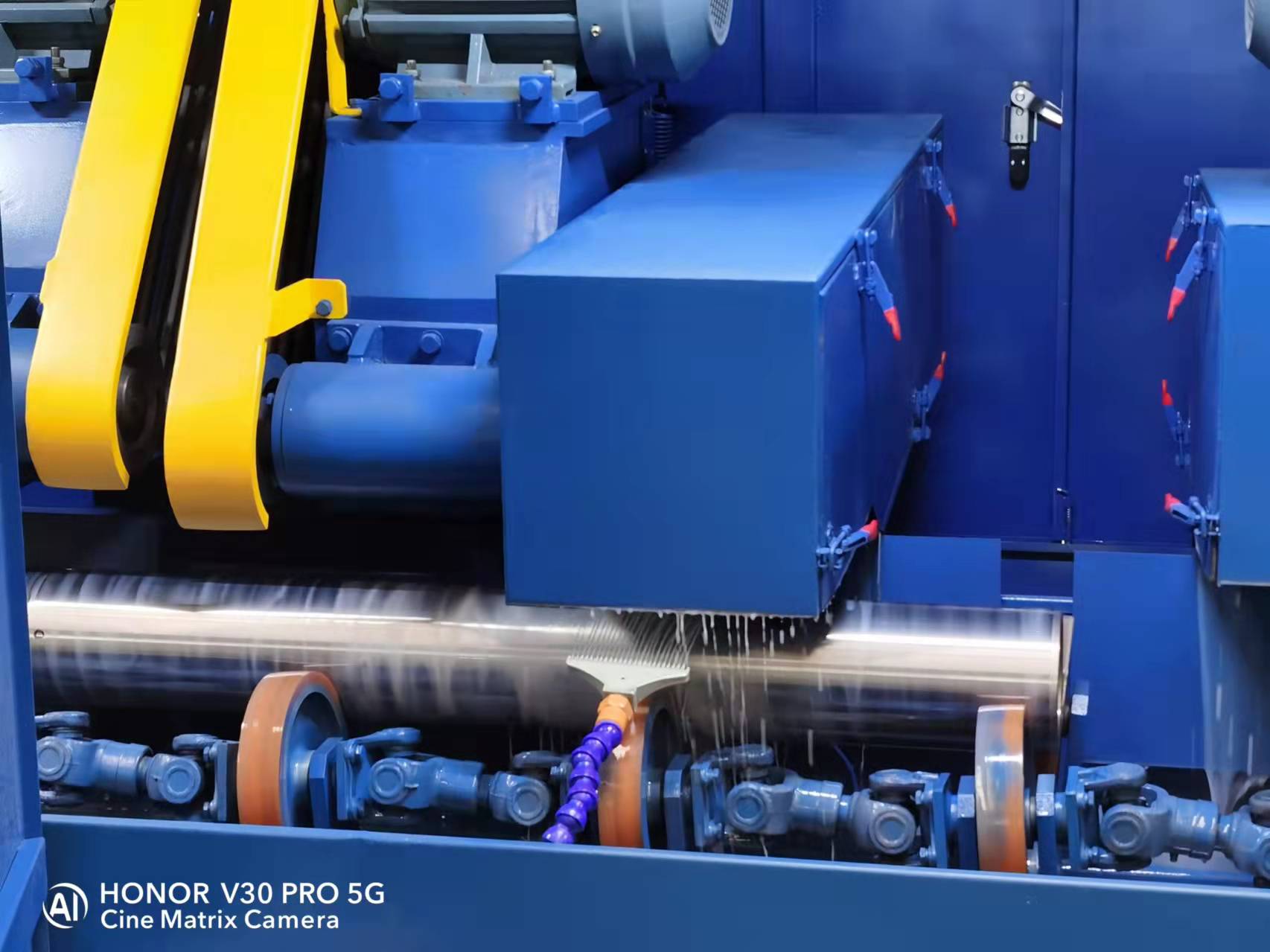

本设备用于对经过车削加工后的多级油缸的缸套或活塞杆的外圆表面进行磨削、抛光，可配置四至六套砂带磨头，每套磨头上安装不同粒度的砂带，依次对工件进行粗磨、半精磨、精磨和抛光加工。采用湿式磨削，配置冷却循环过滤系统。 该设备还配置有自动上下料机构和托轮辊道机构，能实现工件的轴向自动送进。人工将工件放置到上料架的承料平台上整齐排列，自动上料机构能将工件逐根运送到上料端托轮辊道上；工件通过多套磨头后到达下料端托轮辊道上设定位置时，工件由下料机构的托架自动托起并轻轻滚落到承料架上，然后由人工及时运走。

主要技术参数

1、工件材质：碳钢

2、工件外径：φ80～φ220

3、工件长度： 900mm～2200mm

4、磨削余量（直径）≤0.10mm

5、磨削后工件表面粗糙度Ra≤0.2μm

6、磨削后工件尺寸精度等级：不低于磨削前的精度等级

7、磨削后工件的形状和位置误差：不改变磨削前的形状和位置误差
