2M5001型砂带无心外圆磨床添加时间:2019-04-16

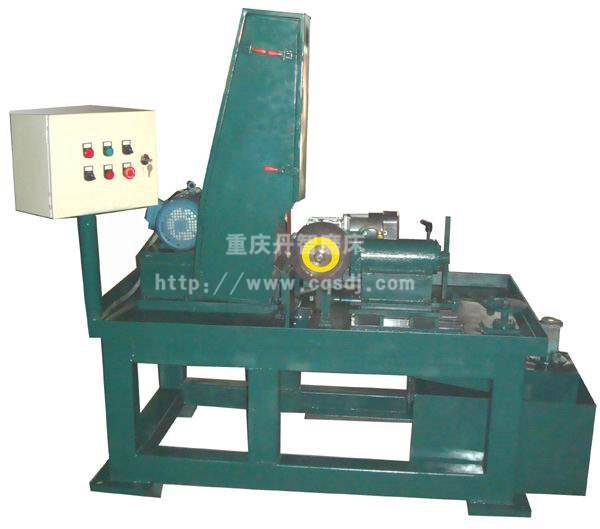

2M5001型砂带无心外圆磨床

结构及用途:

该设备由砂带磨头、导轮机构、托板机构、进料端托架、出料端托架、床身、冷却循环系统、电气控制系统等组成。

(一)、砂带磨头:磨头电机通过驱动轮带动砂带运动,由弹簧张紧机构张紧砂带,通过橡胶接触轮进行磨削。磨头的位置固定不动。

(二)导轮机构由导轮驱动装置、导轮、导轮轴系、导轮转角机构、导轮手动进给机构等组成。由于导轮相对于水平面倾斜一角度,所以导轮旋转时的水平分速度就驱动工件前进。导轮限位装置可以调整导轮的位置,以适应工件直径的变化。

(三)托板机构用于承托工件,托板与磨轮、导轮一起对工件构成一组平衡力系。托板可以升降,以适应工件直径的变化。

(四)进、出料端托架用于承托工件,托架可以升降,以适应工件直径的变化。

2M5001型砂带外圆无心抛光机采用无心磨削原理,用砂带对圆柱形小工件外圆表面进行磨削、抛光。通过换用不同粒度的砂带可对工件进行粗磨、半精磨和精磨。可采用干磨或湿磨方式,干磨可配除尘设备,湿磨需配备冷却循环系统。

主要技术参数:

1、砂带规格:2000mm×100mm(周长×宽)

2、磨头砂带驱动电机功率:3KW

3、导轮驱动电机功率:0.18KW

4、砂带线速度:31m/s

5、工件直径范围:Φ4~10mm

6、表面粗糙度:Ra≤0.4μm

7、电源:380V,50HZ

8、整机输入功率:5KW

9、运行噪声:≤80dB(A)
