2M5008型砂带无心外圆磨床生产线添加时间:2019-04-16
2M5008型砂带无心外圆磨床生产线

  结构与用途

  本设备为四头砂带无心磨床生产线,是用来对棒材、钢管外圆表面进行磨削、抛光的专用设备。它采用无心磨削原理,对小规格的棒材、管材进行抛光。其主要性能概述如下:

  l 该磨床主机部分由四套磨头组成,每套磨头上安装不同粒度的砂带,可以实现从粗磨、半精磨、精磨到抛光的连续加工;

  l 采用水磨方式,以提高磨削质量,改善生产环境;

  l 在磨头组的末端,设置除水装置,能有效的去除残留在工件表面的冷却液,使生产场地保持干净;

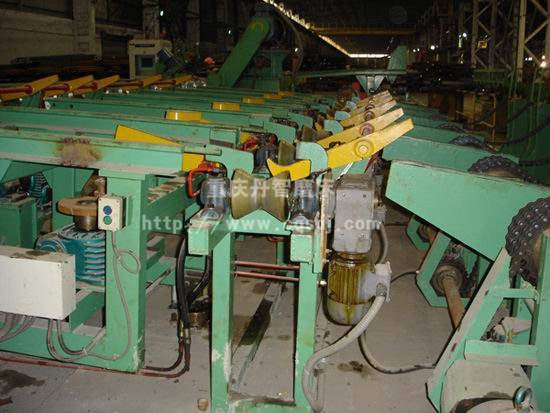

  l 该设备配有上料台架、挡料装置、上料机构、工件托辊机构(上料段托辊、中间段托辊和下料段托辊)、下料装置、工件对齐装置及软收集装置等。能实现工件的自动上下料和轴向自动送进,以实现批量生产自动化。采用计算机控制,操作简单安全。

  l 砂带更换方便,辅助时间少,加工效率高。

  主要技术参数

  1、砂带规格3500mm×150mm(周长×宽度)

  2、砂带粒度60#~400#

  3、工件直径范围Φ14~Φ80mm

  4、工件长度范围2000-7000mm

  5、工件允许弯曲度≤2.5/1000(非单向弯曲)

  6、表面粗糙度Ra≥0.4μm

  7、导轮倾角α≤10°

  8、砂带线速度10-40m/s(变频无级可调)

  9、导轮转速

  10、工件轴向进给速度20-80r/min(变频无级可调)

  1~5m/min

  11、磨头电机7.5KW, 1440r/min

  12、导轮电机0.55KW, 1390r/min

  13、电源

  注:可根据用户的工件参数定制设备,磨头数量根据磨削要求进行增减。380V, 50Hz,
