结构与用途

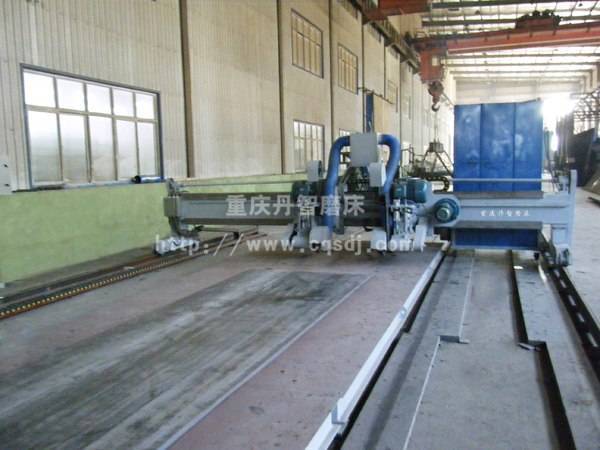

该机床由磨头组、横梁、磨头横向进给机构、磨头纵向进给机构、滚轮组、轨道、床身、气动系统、电气控制系统等组成。磨头组为两套恒压力浮动砂带磨头，对工件进行粗、精磨削。加工时纵向进给机构驱动横梁带着磨头沿工件长度方向前进，到达行程终点，磨头自动抬刀，并作横向进给，然后磨头反向行驶进行磨削。到达行程终点,磨头又自动抬刀、横向进给，再反向行驶；如此循环往复，直至将工件待磨表面磨削完毕。由于采用磨头移动、工件不动的磨削方式，所以，工件长度几乎不受限制，只需将床身和导轨相应改变即可。

主要用于抛磨各种材质的大型平面，如复合板材复合前碳钢板的打磨和复合后板材的表面抛光。特别适用于不锈钢板的抛磨和拉丝。

主要技术参数

可加工平面的最大尺寸（长X宽）：10mX3m

砂带规格（周长X宽）：3500mmX100mm

砂轮规格（直径X内孔X厚度）：350mmX127mmX80mm

页轮规格（直径X内孔X厚度）：300mmX127mmX320mm

整机输入功率：27KW

加工面的表面粗糙度：Ra≤0.4µm

电源：380V，50Hz

运行噪声：≤85db

注：可根据用户的工件参数定制设备，可选用单磨头或双磨头。
