2M5305型平板对接焊缝打磨机添加时间:2019-04-16

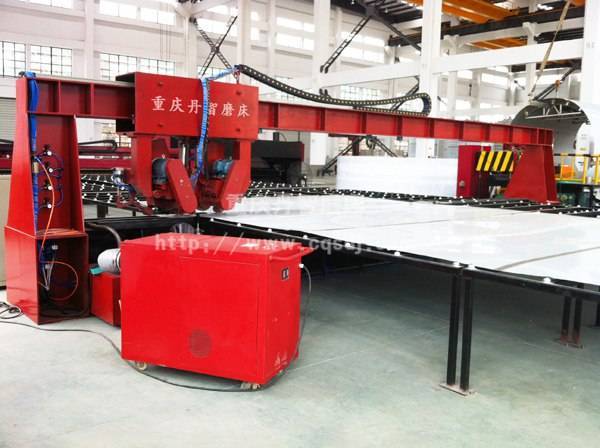

2M5305型平板对接焊缝打磨机

结构及用途

本设备用于打磨不锈钢薄型平板对接焊缝。整个工艺流程为:采用自动焊接将钢板对接——用手动砂轮机粗磨焊缝(便于滚压)——滚压焊缝,将焊缝校平并去除焊接应力——用本设备打磨焊缝——更换细粒度的砂带或抛光轮抛光焊缝。为提高打磨抛光效率,本设备配置两套磨头,可分别装上不同粒度的磨具。

全套设备由机架、二套磨头、磨头移动驱动装置、板材承托装置、板材支承托架及定位装置、板材压紧固定装置、循环水冷却装置和压缩空气冷却装置、气动系统及电气控制系统等组成。

主要技术参数:

1、砂带宽度:50mm

2、砂带粒度:80#~400#(根据工况选择)

3、砂带接触轮直径:φ220

4、千页轮或布轮直径:φ250

5、打磨工件范围:

板材厚度:2~6mm

打磨焊缝长度:1~6米

6、整机输入功率:10kw

7、电源:380V    50Hz
