2M50型无心砂带机磨床当前位置:首页 > 产品展示 > 2M50型无心砂带机磨床
2M5008-4H型高温合金棒料外圆打磨抛光机添加时间:2022-04-06

结构与用途

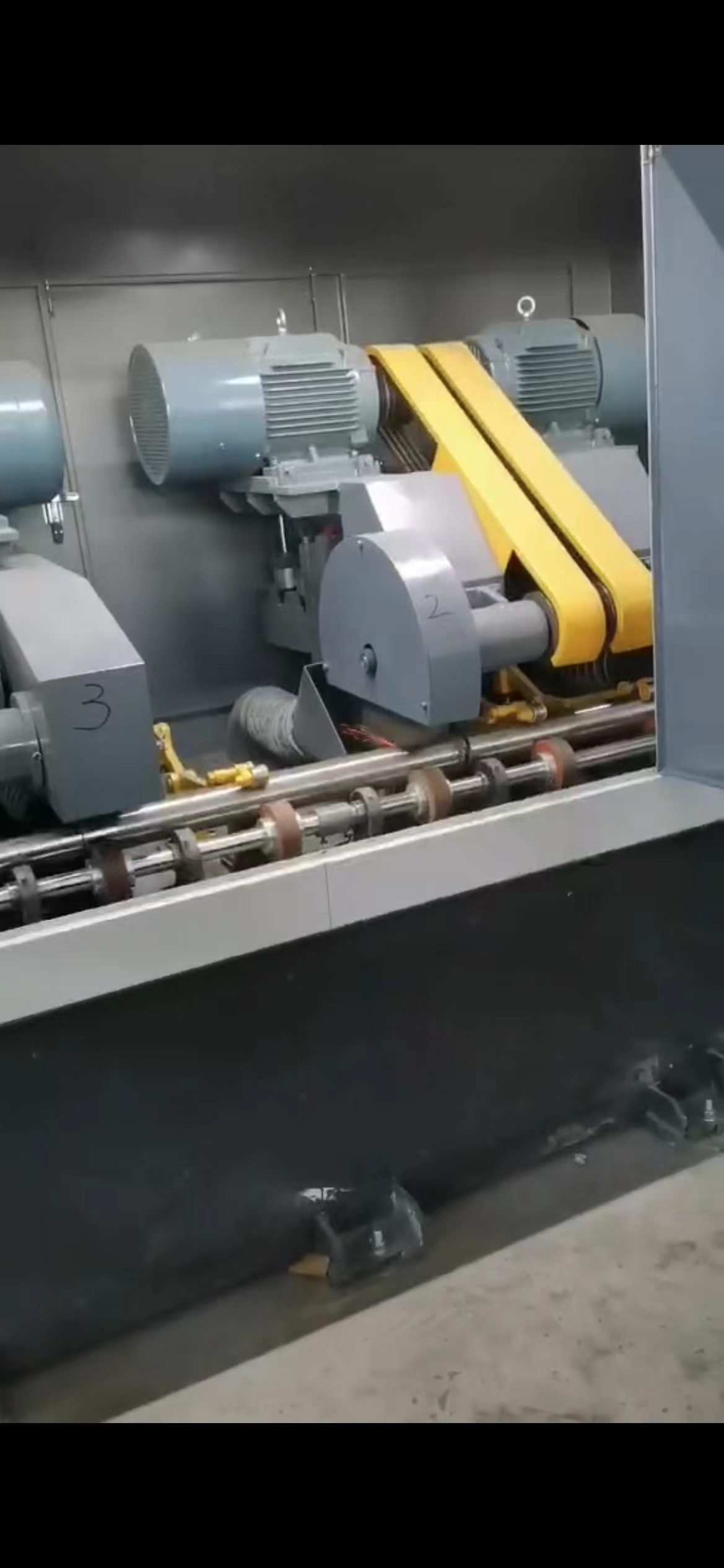

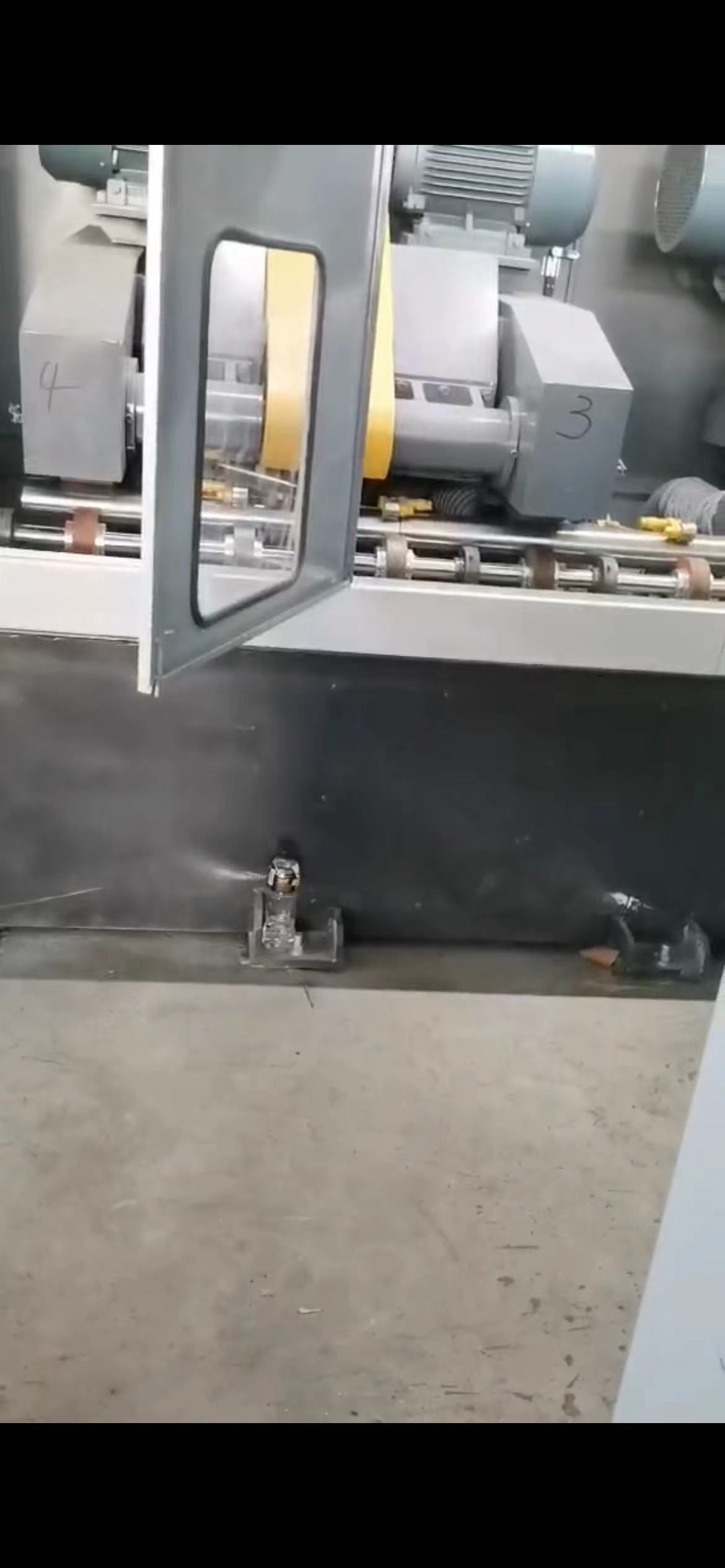

本设备用于对铸造成型的高温合金棒材进行去皮打磨和抛光,共配置四套磨头,前两套磨头安装砂轮片,对棒材表面进行强力打磨;后两套磨头安装砂带,对经砂轮打磨的棒料表面进行抛光,以去除棒料外圆上经砂轮打磨时留下的磨痕。

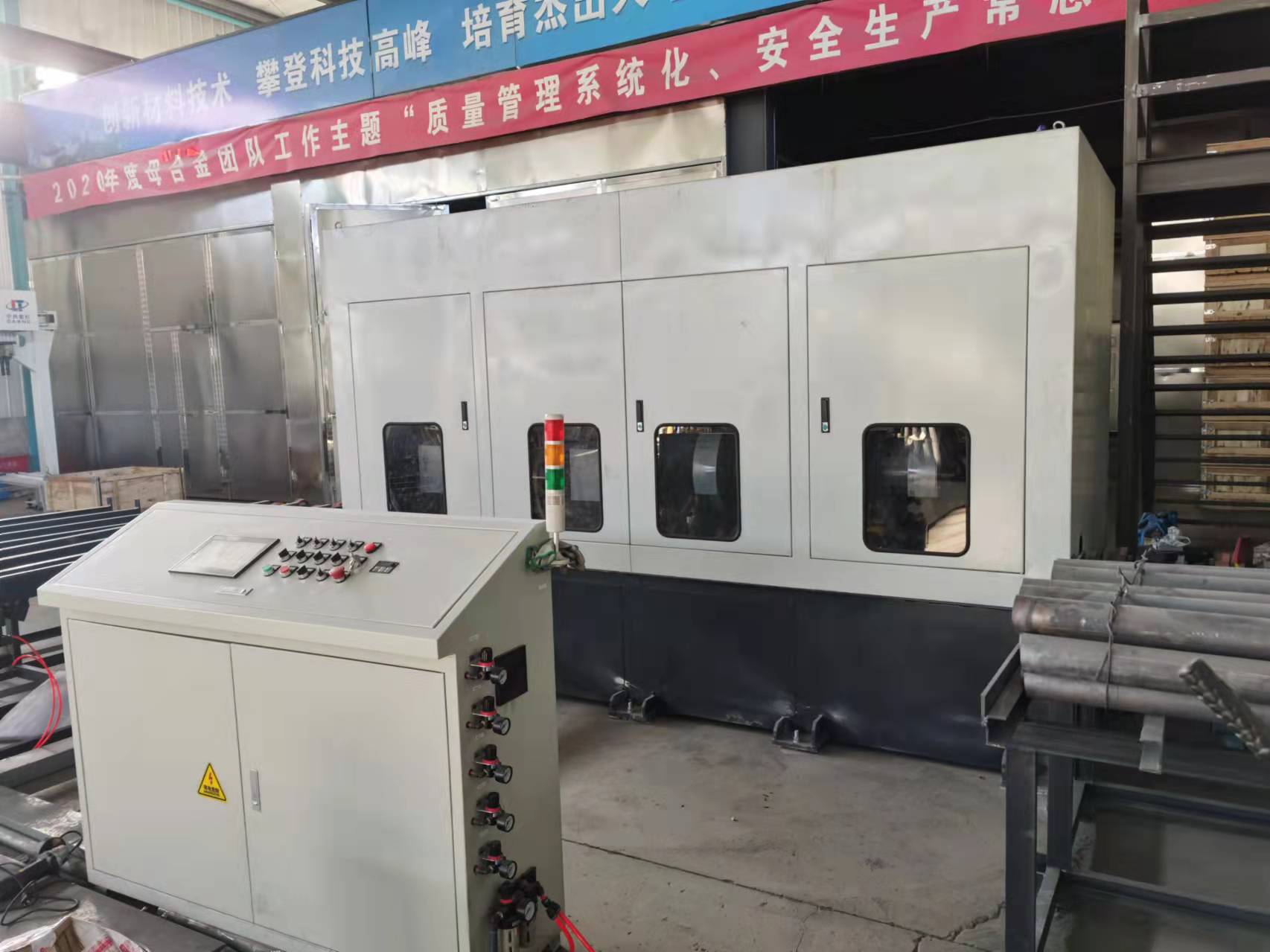

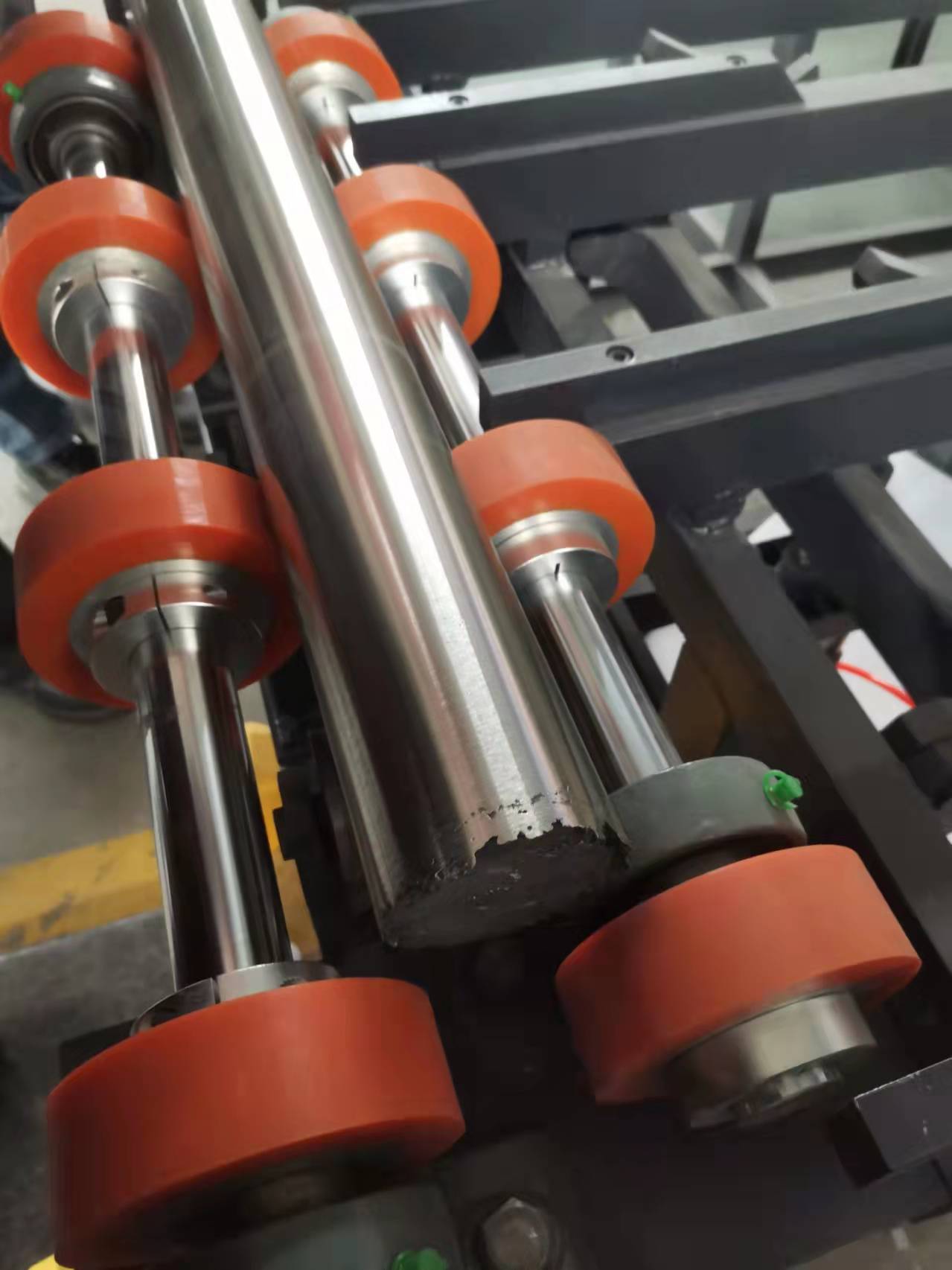

采用干式磨削,配置除尘器进行粉尘收集。同时配置自动上下料架和托轮辊道机构,能实现工件的轴向自动送进。人工将成捆的工件放置到上料架的承料平台上,自动上料机构能将工件逐根运送到上料端托轮辊道上;工件通过四套磨头后到达下料辊道上设定位置时,下料机构将工件运送到下料端的过渡存料架上,然后操作气动脚踏开关1启动拨料机构,使工件滚落到手动修磨工位的托轮上,在此工位上,旋转手轮可使工件作360°旋转,以便操作者对棒料表面进行观察,对未打磨掉的局部坑点进行手动修磨。然后操作气动脚踏开关2启动V型滚轮传送机构将工件运送到下料端的终端存料架上顺次排列,由人工打捆运走。
主要技术参数
1、工件材质:高温合金
2、工件外径:φ70~φ85
3、工件长度: 700mm~1000mm
4、工件直线度:≤3/1000
5、单根工件重量:40Kg
6、磨头驱动电机功率:11KW(四台)
7、砂轮片规格:400(直径)X32(内孔)X4(厚度)mm,砂轮片叠加后最大宽度52mm
8、砂带规格(宽度X周长):100mmX2520mm
